铝型材厂家告诉你该怎么看工业铝型材槽宽?

文章出处:上海启域金属   责任编辑:工业铝型材槽   发布时间:2018-10-23 08:26:22    点击数:-   【

工业铝型材分国标铝型材及欧标铝型材两大类。这两种型材的区分方式主要的特征之一就是槽型的不同,工业铝型材槽的形状及大小决定了这个型材该用什么类型的工业铝型材配件。怎么看工业铝型材槽宽可以从以下几点来分析:

1、从下面两张图,可看出国标工业铝型材槽口是“中”字的,且比较规整,线条明显。而欧标工业铝型材槽口是“T”字型的,且是带有斜角的。原因是这两种不同形状的槽口需要配合不同的国标铝型材配给及欧标铝型材配件使用。如T型螺母、T型螺栓等。

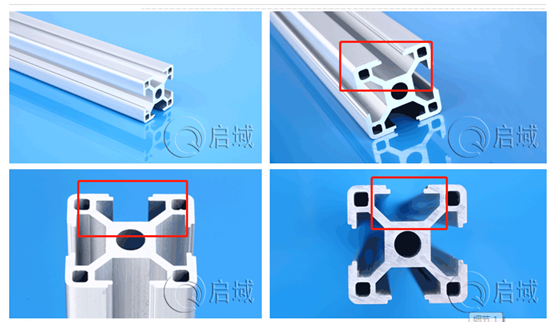

国标3030工业铝型材:


国标3030槽口

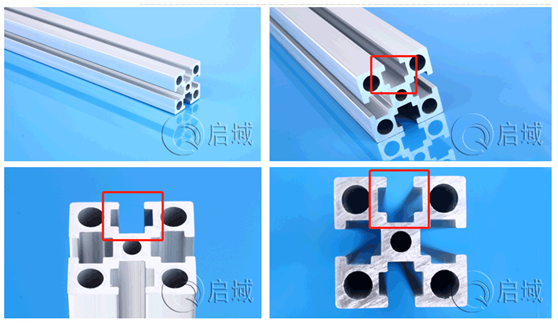

欧标3030工业铝型材:


欧标3030槽口

2、工业铝型材槽宽的实际槽宽都比牌号显示的槽宽要多0.2mm。原因是型材多出的这0.2mm,方便工业铝型材配件连接件安装时顺利放入槽内。举例说明,铝型材加工生产厂家启域的4040工业铝型材牌号为QY-8-4040B,意指启域-槽宽8-4040欧标轻型铝型材。这款型材的牌号槽宽为8mm,实际型材的槽宽为8.2mm。图纸上标注的也是8.2mm。欧标2020的铝型材槽口宽度也是6.2mm。而多出的这0.2mm就是为了让M6的螺母顺利穿过型材扣进入槽内。其他的型材均是这个原理。


4040B铝型材槽口

3、如何根据槽宽来选择工业铝型材规格?只需记住,槽口越宽,型材的规格越大,承重越好。如槽宽为6mm的型材多适用于轻型铝型材框架结构。而8mm的铝型材多使用于强度要求高的框架结构。

4、常规的工业铝型材槽宽大致可分为6mm8mm10mm12mm这几个规格,需要记住槽越宽,配的螺栓螺母也就越大,也就是强度越大。其他的异型铝型材槽宽也有5.5mm5.2mm 4.5mm 6.5mm7.5mm 等规格。这些槽口的铝型材需要搭配专用的螺栓螺母来使用。
