铝合金型材走线架实物成品的存在,前提示意图纸少不了,起码大家有个自己的草图,让商家技术人员帮忙绘制CAD图,图纸上面使用哪款型材?使用哪种连接方式?使用哪种配件?都有展示,图纸是实物的灵魂,下面就跟着小编来了解一下铝合金型材走线架示意图纸吧!

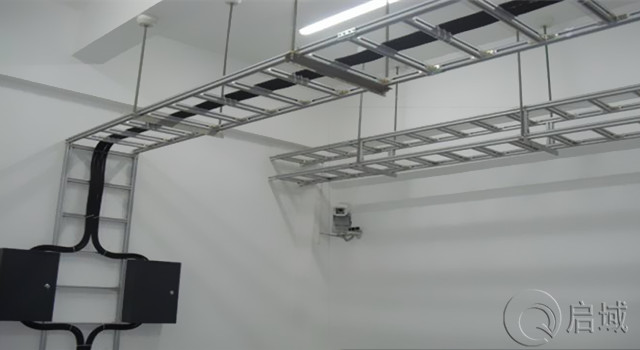

图中的架走线属于单层天花吊顶安装,中间的横梁柱尺寸是600毫米,横梁柱之间连接采用的配件是双孔连接件,连接操作很简单,两头的小弯角正好会伸进铝型材的槽坑凹处,然后用专用螺丝栓螺母上紧即可。横梁柱之间的举例要保持在同等尺寸距离。
这是属于吊顶走线架,所以有四根独立柱可以直接与顶部墙壁连接,与墙壁连接使用的配件叫吊杆固定件,用于连接吊杆及吊顶的固定,使用膨胀螺栓打孔墙壁,直接拧紧,连接强度高。

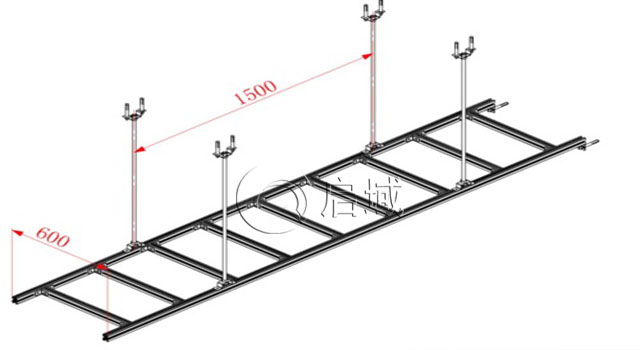

大家来看上面这张图,就是我们的技术人员与客户沟通后出的CAD三维图纸,图中铝合金型材走线架选用的是4040型材,每根型材的尺寸都有详细标志出来,长宽高尺寸数据一个都不能少。
图中的架走线属于单层天花吊顶安装,中间的横梁柱尺寸是600毫米,横梁柱之间连接采用的配件是双孔连接件,连接操作很简单,两头的小弯角正好会伸进铝型材的槽坑凹处,然后用专用螺丝栓螺母上紧即可。横梁柱之间的举例要保持在同等尺寸距离。
这是属于吊顶走线架,所以有四根独立柱可以直接与顶部墙壁连接,与墙壁连接使用的配件叫吊杆固定件,用于连接吊杆及吊顶的固定,使用膨胀螺栓打孔墙壁,直接拧紧,连接强度高。
综上文所介绍大家对铝合金型材走线架示意图也有所了解,以后需要定制走线架,或者是其它结构框架大家也知道需要提供什么给商家。上海启域定制走线架也有10余年,有丰富的行业经验,在连接上面还可提供视频指导,设计上面有专业技术给出合理解决方案,欢迎咨询。
