工业铝型材与配件直角连接强度比较

文章出处:   责任编辑:   发布时间:2021-11-24 08:10:28    点击数:-   【
  工业铝型材直角连接常用的配件是角件,内六角螺栓,角槽连接件,连接板,内置连接件和锚式连接销。这些配件在直角连接的时候会有不同的强度和承载力,如果选择不好的话,即使铝型材承重达标也是会发生断裂的情况。那么工业铝型材使用哪种配件连接强度高呢?下面小编就具体的给大家讲解一下。

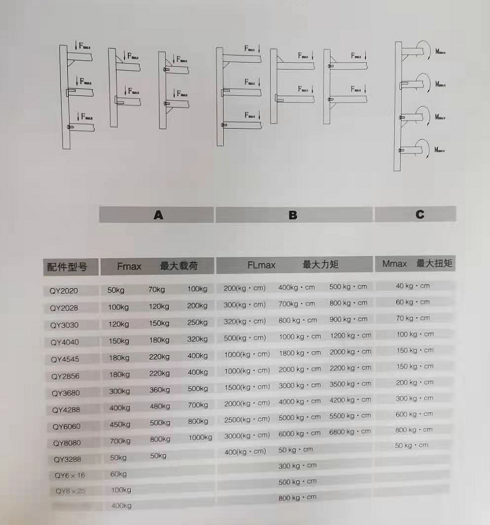

铝型材直角连接强度图

  上面这张图是工业铝型材与配件直角连接时的受力状态图,从图中可以看到同一个规格的铝型材,使用了不同的配件连接的话,其载荷,力矩和扭矩皆是不一样的。还有同一个配件连接的位置不同,铝型材受力也是有区别的。就比如常用的4040铝型材,使用角槽连接件时的载荷是150公斤,使用角件连接时的载荷是180公斤,使用内六角螺栓+角件连接时的载荷是320公斤。所以铝型材想要连接强度高,配件选用的顺序是内六角螺栓>角件>角槽连接件等其它配件。
  需要注意的是,两根型材一般使用一种配件进行连接,基本上可以满足使用需求。如果不能够满足承重需求的话,就要选择使用两种配件进行双向连接,连接强度会比原来的大一倍。常用的是角件+内置连接件,角件+内六角螺栓等等。还可以使用角件+角件的连接方式,也就是说可以通过增加配件的数量实现强度的增加。但是这种只适用于外连接件,内连接件只能和外连接件配合使用。
  以上就是小编讲的内容了,有什么不明白的地方,记得来咨询上海启域金属哦。数10人技术团队,提供选型指导和设计解决方案,10余年行业经验,经验丰富,欢迎咨询。
